Режущий плоттер с ЧПУ или, как его еще называют, каттер, – это один из самых используемых станков в полиграфии, рекламном бизнесе и еще нескольких сферах. Небольшой острый нож с идеальной точность, доступной только ЧПУ станкам, вырезает изображения и буквы из различных материалов, включая кожу, картон и тончайшие пленки. В сравнении с лазерным станком, который может совершать те же операции, режущий плоттер выигрывает более низкой стоимостью самого оборудования и расходных материалов к нему.

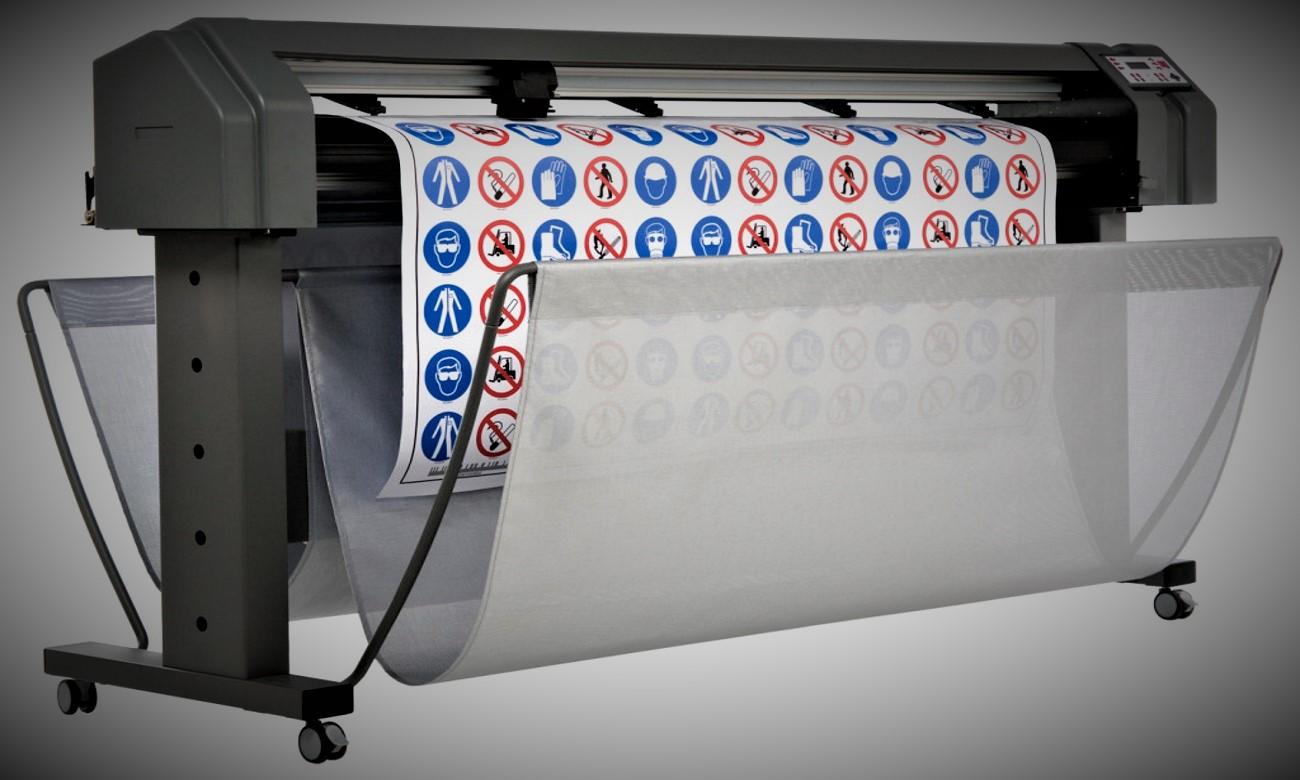

Плоттерный станок с ЧПУ может быстро и точно вырезать на пленке, бумаге и еще многих материалах любую надпись или изображение

Программное обеспечение для режущих плоттеров с ЧПУ

Как и любому автоматизированному станку, для работы плоттеру требуется файл-макет резки с изображением, которое необходимо вырезать. Такой шаблон можно создать как в популярных универсальных редакторах для графического дизайна, так и в специализированных программах, разработанных для плоттерного оборудования.

Процесс создания макета для плоттерной резки в программе Adobe Illustrator

В список популярного ПО входят:

• CorelDRAW – один из самых известных векторных редакторов. Отличается понятным интерфейсом, большим количеством библиотек и может преобразовывать растровые изображения в векторный формат. В число инструментов входит “Трассировка абрисом”, которая необходимо для создания контура реза, без которого плоттер не сможет распознать изображение.

• Adobe Illustrator – еще один многофункциональный программный продукт, подходящий, в том числе, и для создания шаблонов для плоттерной резки. Включает в себя инструменты по работе с контурами, монтажной областью и многие другие функции. Как и CorelDRAW, Adobe Illustrator совместим с драйверами большинства плоттеров и встроенных в них программ для резки.

• PlotCalc – дополнение к Corel, создающее панель инструментов, еще больше расширяющую возможности редактора. Позволяет оптимизировать последовательность резки, подсчитать стоимость работ, указывать приоритетность перемещений режущего инструмента (вертикальное или горизонтальное). Имеет режим тестового просмотра и помогает сэкономить сырье благодаря функции компактного размещения объектов на листе.

• ArtCut – идет в комплекте со многими моделями каттеров и совместима практически с любым плоттерным оборудованием. Может преобразовывать растровую графику в векторную, имеет функции скругления углов, настройки последовательности резки, выбора начальной точки реза, предварительного просмотра и еще многие опции по созданию и коррекции макета для резки.

• eCut – мощный программный продукт для плоттерной обработки материалов, который является одним из расширений CorelDRAW. Позволяет создавать отдельные профили с настройками для каждого объекта, задавать двойные и тройные проходы резки для толстых материалов, подбирать оптимальную последовательность обработки. В программе также можно объединять и сортировать объекты, менять точку входа в рез, выравнивать изображения относительно начальной точки и многое другое.

• Silhouette Studio – программный инструмент для резки на самых популярных моделях плоттеров (Curio, CAMEO, Portrait). Имеет функцию разделения крупных объектов, выбора наилучшей последовательности резки, автоматически оптимизирует размещение изображений на плоскости, сохраняет библиотеки и настройки параметров реза для каждого проекта, дает возможно предварительно просмотреть макет перед запуском плоттера.

При подготовке макета следует учитывать особенности создания объектов:

• плоттер воспринимает только векторные изображения, поэтому все макеты растрового формата (если таковые имеются) необходимо переводить в векторный;

• если на одном полотне размещено несколько объектов, необходимо убедиться, что они не пересекаются;

• расстояние отступа от края материала и между изображениями должно быть не менее 5 мм;

• при одновременной резке нескольких объектов их необходимо сгруппировать;

• удалить цветную заливку, оставив только контур реза;

• в качестве границ изображения выбирается черный сверхтонкий абрис.
